2020年11月16日
Cr2O3化学性能稳定，耐酸碱，高温稳定，硬度高，耐火性能好。
在高温下，Cr3+部分转化为Cr2+，导致cr2o3的熔点较低。
因此，Cr2O3的熔点没有统一的标准，只有2265~2330℃的温度范围。
尽管如此，具有如此高的熔点范围，应用于耐火材料是足够的。
当Cr2O3与一些主要的耐火氧化物相互作用时，形成的化合物具有高熔点或形成的多组分体系具有高低共熔点，是耐火材料的重要原料和添加剂，如表1所示。

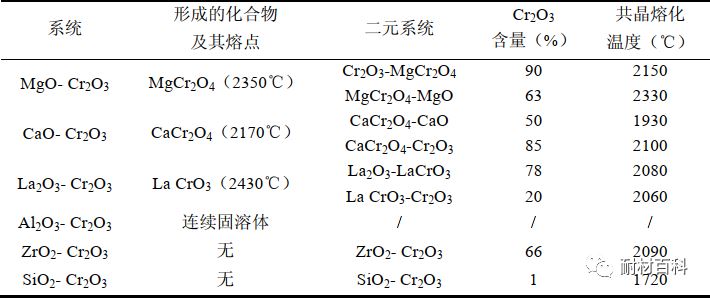

表1Cr2O3与一些由二元体系形成的难熔氧化物
Cr2O3性能特征
在耐火材料中引入Cr2O3可提高炉渣对耐火材料的润湿性，间接提高炉渣的粘度，从而提高耐火材料抗炉渣侵蚀的能力，从而延长耐火材料的使用寿命。
利用相图和冶金渣的主要成分分析了它能起到上述作用的原因。
在冶炼过程中，炉渣通常是以CaO和SiO2为主要成分的多种氧化物的混合物。
若将炉渣视为CaO-SiO2二元体系，可与氧化铬(Cr2O3)、氧化铝(Al2O3)和氧化镁(MgO)分别结合形成Cr2O3- CaO-SiO2、Al2O3- CaO-SiO2和MgO - CaO-SiO2三元体系，通过比较各相的平衡状态图，可以分析各种耐火材料的抗渣蚀机理。
Cr2O3-Cao -SiO2、Al2O3-Cao -SiO2和MGO-Cao -SiO2三元体系的相平衡态如图1、2、3所示。
由图可知，当Cr2O3、Al2O3和MgO分别与氧化钙和二氧化硅混合，在不同温度下加热时，Cr2O3、Al2O3和MgO分别与炉渣发生反应溶解为炉渣，溶解超过一定量后达到饱和，以上氧化物将不再溶解。
各三元体系中Cr2O3、Al2O3和MgO的溶解量随碱度(R)和温度的变化而变化。
根据图1、2、3计算的R和加热温度对Cr2O3、Al2O3、MgO最大溶解度的影响如图4所示。
由图4可知，R=1.0和0.6时，熔渣中溶解的氧化铬最少，其次是氧化镁和Al2O3。
与Al2O3相比，只要炉渣中Cr2O3达到1/3 ~ 1/10，炉渣就可以达到饱和状态，即只要有非常少量的Cr2O3参与炉渣反应，炉渣就可以达到饱和状态，Cr2O3不再与炉渣反应。
因此，Cr2O3在耐火材料中具有很好的耐腐蚀性能。
Cr2O3在耐火材料中的应用
含铬耐火材料由于其优异的耐腐蚀性，在某些情况下发挥着不可替代的作用。
然而，人们对它的广泛使用表示担忧。
这是因为含铬耐火材料在废砖的生产、使用和使用后的堆放过程中会形成六价铬，污染大气、水源和土壤，危害人体健康。
因此，研究含铬废砖在生产、使用、后处理过程中六价铬的生成条件和控制方法，以及含铬废砖的回收利用，具有重要的现实意义。
耐火材料中使用的铬化合物是三价的，非常稳定，无害。
然而，在适当的条件下，氧化铬原料和含铬耐火材料中的三价铬离子可以转化为六价铬离子，成为主要的环境杀手。
三价铬在碱性氧化物或碱性土氧化物存在下，在氧化气氛中可转化为六价铬。
在这种情况下，通过控制使用环境、气氛和温度或防止其转化，可以充分发挥含铬耐火材料的优良性能。
普大煤业耐火材料包装机:
对于耐火材料，PUDA会根据其不同的堆积密度、空气含量和含水量推荐吹气或振动或自由流型包装机。我们还提供开式和阀式袋包装机。
