2020年12月6日
碳化硅(SiC)，又称金刚砂。
1891年，美国人艾奇逊发明了碳化硅的工业制造方法。
以天然硅、碳、木屑和工业盐为基本合成原料，在电阻炉中加入热反应合成碳化硅。
加入木屑是为了使大块混合物在高温下多孔，便于去除反应产生的大量气体和挥发物，并避免爆炸，因为合成IT碳化硅将产生约1.4吨一氧化碳(CO)。
工业盐(NaCl)的作用是便于去除物料中的氧化铝、氧化铁等杂质。
(1)碳化硅的合成及用途
碳化硅的合成是在一个特殊的电阻炉中进行的，这实际上只是一个石墨电阻加热元件，它是由石墨颗粒或碳颗粒沉积成柱。
该发热体置于中间，将上述原料按52%-54%的二氧化硅、35%的焦炭、11%的木屑、1.5%~4%的工业盐的比例均匀混合。它们被紧紧地包裹在石墨加热元件周围。
当用电加热时，混合物发生反应生成碳化硅。
公式如下:
SiO2 + 3c - SiC + 2共写
反应起始温度约为1400℃，产物为低温-SIC，基材晶体非常细小，可稳定到2100℃，然后缓慢转化为高温-SIC。
-SIC可以稳定到2400℃而没有明显的分解，在2600℃以上可以实现升华分解，导致硅蒸汽和残余石墨挥发。
所以反应的最终温度一般选择在1900~2200℃。
反应合成的产物是大块结晶聚合物，需要将其粉碎成不同粒径的颗粒或粉末，并去除其中的杂质。
为了获得高纯度的碳化硅,有时可以使用气相沉积的方法,也就是说,当四氯化硅与苯混合的蒸汽和氢气经过高温石墨棒,气体发生反应,生成的碳化硅沉积在石墨表面。
公式如下:
6 C6H6 sicl4 + + 12 h2 - sic + 24 HCL

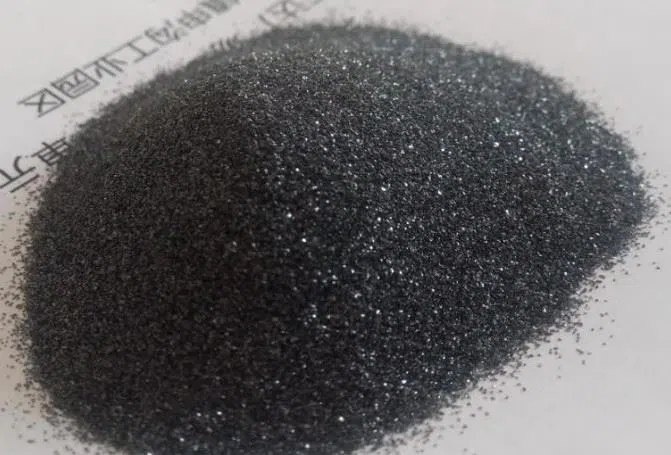

纯碳化硅是无色透明的，但由于工业生产碳化硅时存在游离碳、铁、硅等杂质，产品有黄色、黑色、深绿色、浅绿色等颜色，常见的是浅绿色和黑色。
碳化硅的相对分子质量为40.09，其中硅占70.04%，碳占29.964。
真正的密度3.21。
熔点2600℃(升华)。
低温形貌的碳化硅为立方结构。
高温碳化硅具有六边形结构。
而且由于碳化硅晶体结构中原子的排列方式不同，还存在一系列的其他变体，大约有一百多种，一般称为同种异体。
此外，由于电子亲和力的不同，晶体结构中除了主要的共价键外，还存在一些离子键。
碳化硅是一种莫氏硬度为9.2的硬质材料。
碳化硅在低温下具有相对稳定的化学性能，优异的耐腐蚀性，在沸腾的盐酸、硫酸和氢氟酸中不被腐蚀。
然而，它可以在高温下与一些金属、盐和气体发生反应。反应如表10-4-16所示。
碳化硅在2600℃以下的还原气氛中保持稳定，而在高温氧化气氛中发生氧化:
SiC + CO2 + o2 - > 2sio2
但其抗氧化能力在800比1300 ~ 1500℃~ 1140℃,这是因为在800 ~ 1140℃氧化生成氧化膜(二氧化硅)结构松散,没有完全保护衬底的作用,和1140℃以上,特别是在1300 ~ 1500℃之间,氧化,值得注意的是,此时地膜在碳化硅基体表面生成氧化层，阻碍了碳化硅中氧的进一步接触，因而反而增强了抗氧化能力。
但当温度较高时，氧化保护层被破坏，使碳化硅遭受强烈的氧化分解破坏。
表1。碳化硅与某些物质的反应性
由于其优异的物理化学性能，碳化硅作为一种重要的工业原料得到了广泛的应用。
其主要用途有三个方面:用于制造磨具;
用于制造电阻发热元件——硅碳棒、硅碳管等;
用于制造耐火制品。
作为一种特殊的耐火材料，它用于钢铁冶炼高炉、冲天炉、冲压件等耐腐蚀、耐磨的耐火部件;
在有色金属(锌、铝、铜)冶炼炉衬、熔化金属输送管道、过滤器、坩埚等;
在航天技术中，它可以作为火箭发动机的尾喷管和高温燃气轮机的叶片。
在硅酸盐工业中，广泛用于各种窑炉的棚板、马弗炉衬、匣钵等。
在化工行业中，用于油气生成、石油气化炉、脱硫炉内衬等。
PUDA硅胶包装机:
基于良好的流动性，PUDA将采用自由流动的硅包装机。
物料自重自由流动，产品从料仓通过加料装置均匀进入称重系统。包装机启动后，加料单元阀打开，将物料装入袋中或称料斗中。当重量达到预设值时，进料单元阀关闭。操作者将装好的袋子取走，或放在皮带输送机上送到缝纫机上。包装过程完成。
