纳米碳材料如石墨烯在耐火材料中的应用研究 - Puda石墨包装机

2纳米碳材料对多碳耐火材料的影响

传统含碳耐火材料中引用的碳源主要是石墨。按石墨用量分为多碳耐火材料和低碳耐火材料。一般认为石墨含量不高于8%的含碳耐火材料成为低碳耐火材料，石墨含量高于8%的含碳耐火材料成为多碳耐火材料。

研究表明，石墨的引入可以提高耐火材料产品的耐热冲击性和耐腐蚀性。然而，如果石墨含量太高，耐火产物的抗氧化性将变得更糟。石墨在高温下使用期间将与空气相互作用。氧气反应产生CO和CO 2气体，这导致耐火产物的孔隙率增加，降低了耐火材料的耐腐蚀性，从而降低了耐火材料的使用寿命;过量的碳在炼钢过程中，它将增加钢水中的碳含量，这是一种不利于生产低碳钢和清洁钢的影响因素;碳损耗过程伴随着大量的热量损失，这不利于炼钢过程中的节能减排，并提高了炼钢的生产成本。。但是，如果单独降低石墨含量，则将大大降低耐火产物的热抗冲击性和耐腐蚀性。它不利于保存耐火性质。

碳纳米材料中的碳纳米管和石墨烯分别于1991年和2004年首次被发现。由于其独特的性质，引起了许多学者的关注。同时，有望改善低碳耐火材料的力学性能。碳源。许多学者在多碳环境下研究了纳米碳材料对耐火材料性能的影响，并取得了许多成果。例如，Zhu等人利用碳纳米管部分或完全替代鳞片石墨，并采用相同的制备工艺制备镁碳耐火材料。研究了以碳纳米管为碳源和鳞片石墨为碳源的镁碳耐火材料的微观结构、力学性能和抗热震性能的差异。实验表明，碳纳米管作为碳源，在1000℃和1400℃烧结时，其力学性能优于石墨碳源。这一结果表明碳纳米管可以作为碳源加入到镁碳耐火材料中。镁碳耐火材料制品可以进行强化、增韧。 For the comparison of the thermal shock resistance of magnesia-carbon refractories, it also shows better performance than flake graphite. The thermal shock resistance of magnesia-carbon refractories with 5% carbon nanotubes is equivalent to that of magnesia-carbon refractories with 10% flake graphite.

清水旺等。使用铝，硅和SiO2的石墨烯氧化物纳米片（GONS）作为添加剂制备的Al 2 O 3-C耐火材料。结果表明，与没有罩的Al2O3-C耐火材料相比，Al2O3-C耐火材料掺杂有谷物的材料的常温破裂（CMOR），弯曲模量（E），力和位移曲线以及其他机械性能。这种改进归因于800℃的电压效果，并在1000〜1400℃下使用石墨薄片和原位晶须形成的协同强化效果。表1显示了实验的具体数据。

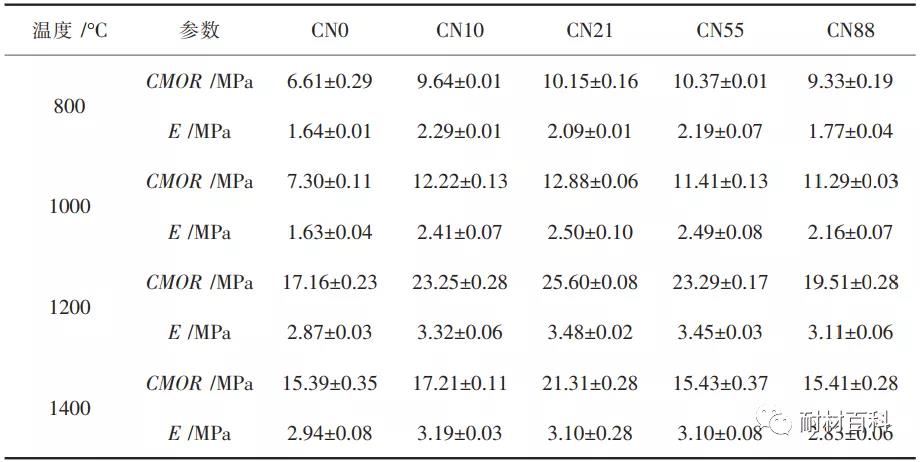

表1房间温度破裂模量和不同量的石墨烯纳米片样品的弯曲模量在不同温度下烧制

朱天斌等研究了氧化石墨纳米片(GONS)、碳纳米管(CNT)和炭黑(CB)对镁碳耐火材料微观结构演变、力学性能和热力学性能的影响。并与相同条件下制备的含10%鳞片石墨的传统镁碳耐火材料进行了比较。由于纳米碳的存在和陶瓷相的原位形成。含碳纳米管组分在1000℃和1400℃结焦后具有较高的冷断裂模量，纳米碳的加入提高了材料的抗热震性能。

Atulvmaldhure等。用硝酸镍作为催化剂和酚醛树脂作为粘合剂，以研究原位合成碳纳米管对镁 - 铝 - 碳耐火材料性能的影响。实验表明，3％硝酸镍可以催化热处理过程中酚醛树脂的改性和结构重排形成碳纳米管，并且原位合成碳纳米管增强了镁 - 碳耐火材料的机械性能。室温下的抗压强度在800℃，1000℃，1200℃和1400℃下增加10.15％，30.75％，分别为41.09％，25.62％。同时，产品的体积密度增加，孔隙率降低，导致镁 - 铝 - 碳耐火产物的抗氧化性进一步改善。

郭伟等以二茂铁为催化剂，酚醛树脂为粘结剂，研究了二茂铁的加入对铝碳耐火材料性能的影响。实验表明，二茂铁的加入量应在0-2%范围内，特别是在1000℃热处理后，有利于提高产品的力学性能，而且由于二茂铁的加入在热处理过程中对酚醛树脂有催化作用，产物内部原位形成碳纳米材料，原位形成的碳纳米材料与添加剂Si反应形成β-SiC晶须，进一步提高了铝碳耐火材料的强度。但催化剂的加入并不能改变铝碳耐火材料的抗氧化性。

在多碳环境下，无论是直接添加碳纳米材料还是原位合成碳纳米材料，都可以提高耐火材料的力学性能。石墨和纳米碳材料经过热处理后，共同提高了耐火材料的力学性能。当在耐火材料中加入一定的抗氧化剂时，纳米碳材料更容易与具有一定抗氧化性能的陶瓷晶须相互作用，进一步改善耐火材料的性能。韧性。由于纳米碳材料存在一定缺陷，容易发生氧化和结构蚀变，导致纳米碳材料在多碳背景下不能完全取代石墨作为碳源，部分取代石墨作为碳源的效果相对较好。

然而，在多碳背景下，当直接加入碳纳米材料时，碳纳米材料随温度升高的结构变化机理的研究尚不明确，特别是在1400℃以上的温度下，研究还没有涉及太多。在不同的气氛下，如氧化气氛和还原性气氛对纳米碳材料的影响，上述研究还没有做针对性的研究。原位生长法引入纳米碳材料的过程在一定程度上催化了陶瓷相晶须的具体反射机理，有待进一步探讨。

Puda阀袋包装机用于石墨粉末：

螺丝包装机

各种粉状颗粒物料和散装量为0.1-0.5T/m³
如轻碳酸钙，黑白碳，石墨和高岭土，等等

模型	重量范围	填充 速度	准确性	力量	参考重量	尺寸 l×w×h（m）	恰当的 应用
DCS-FWJD 单螺丝	5-50kg.	1 - 3袋/分钟	±0.2 - -0.4%	4.5kw.	700公斤	1.4×1.2×1.8	自由流动的粉末
DCS-FWJJ 单螺钉，单搅拌器	5-50kg.	1 - 3袋/分钟	±0.2 - -0.4%	5kw.	800kg.	1.5×1.2×2.0	一般的粉
DCS-FWJS 用两个搅拌器的单螺钉	5-50kg.	1-3 袋/分钟	±0.2 - -0.4%	7千瓦	850kg.	1.6×1.4×2.1	高空气含量的非自由流动粉末
