10月17日，2020年
过量的碳含量将降低耐火材料的抗氧化性，并且在高温下使用期间，形成过量的气体，导致热损失和多孔结构，这不利于耐火材料的使用寿命。钢和清洁钢的生产质量具有不利影响，许多学者开发出低碳耐火材料，希望解决过量碳含量引起的缺点。碳含量的减少将不可避免地影响耐火材料的热冲击稳定性和耐腐蚀性，并且在一定程度上引入了纳米碳材料的引入。
如图2所示，以低碳氧化镁 - 碳耐火材料为例，在没有纳米碳材料的传统低碳氧化镁 - 碳耐火药物中，当受到应力撞击时，应力将遵循氧化镁颗粒的耐火矩阵膨胀，如图2（a）所示。

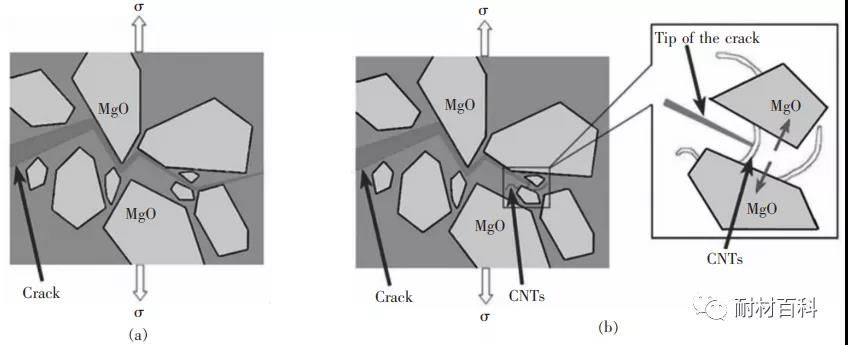

图2纳米碳材料增韧机理的示意图
然而，如果纳米碳材料被引入低碳氧化镁 - 碳砖，如图2（b）所示，如图2（b）所示，由于纳米碳材料本身的优异强度和韧性，它们可以通过桥接和裂缝偏转机制吸收。释放裂缝尖端的应力，从而提高低碳镁镁 - 碳耐火材料的机械性能，断裂韧性和热抗震性。
ningliao等。用多壁碳纳米管作为低碳铝 - 碳耐火材料的碳源，以及硅粉和铝粉作为抗氧化剂，并研究了低碳铝 - 碳上多壁碳纳米管的常温断裂强度和弹性耐火材料。模量的影响。实验表明，当使用0.5％的多壁碳纳米管时，在800〜1200℃下热处理后，所有产品的室温破裂强度和弹性模量显着增加并达到最大值。当多壁碳纳米管的量高于1％时，低碳铝 - 碳耐火材料的体积密度将降低，孔隙率会增加。原因是随着添加多壁碳纳米管的量的增加，产品内部的多壁碳纳米管凝聚到不同程度，导致产品中的内应力分散不均匀。
MingLuo等。通过原位合成将多壁碳纳米管引入铝碳耐火产物中。实验表明，随着450〜1050℃的热分解温度的增加，镍催化来自酚醛树脂的非晶碳的形成。逐渐获得结晶石墨碳，特别是多壁碳纳米管的形成。800℃，1000℃，1200℃和1400℃下的寒性破裂模量增加了40.80％，52.26％，分别为22.25％，28.14％，而相应的弹性模量增加了20.13％，23.20％，21.08％，29.60％。
Yaweili等。用Ni（NO 3）2·6H2O作为催化剂，通过化学沉淀（CVD）原位合成碳纳米管以制备低碳Al2O3-C耐火材料。实验表明，低碳Al2O3-C耐火材料是微观结构分析表征碳纳米管的形成。同时，在低碳Al2O3-C难治度下存在陶瓷相的形成。低碳Al2O3-C耐火的热冲击稳定性明显优于空白样品的耐火材料，并且热冲击后的残余时间是空白样品的两倍。
ningliao等。使用B4C作为Al2O3-C耐火材料的添加剂，以原位产生陶瓷相和碳纳米管，并在800〜1400℃下探讨陶瓷相和碳纳米管的机械性能，并在800〜1400℃下探讨耐热冲击稳定性的影响，实验表明，B4C有利于在800℃下原位热分解树脂粘合剂以生长碳纳米管。另外，B4C添加剂在1400℃下抑制SiC形成，其归因于SiO（G）压力的降低。与含硅耐火材料相比，剩余的碳纳米管和原位形成的碳纳米管有助于降低材料的脆性，从而提高B4C和含硅Al2O3-C耐火材料的热抗冲击性。
HRastegar等研究了以铁催化酚醛树脂为粘结剂的低碳镁碳耐火材料的相结构演变，以及铁催化酚醛树脂为粘结剂的低碳镁碳耐火材料的相组成和微观结构特征。将固化后的样品在800~1400℃范围内进行焦化处理。实验结果表明，铁催化酚醛树脂在镁碳耐火基体中逐渐原位形成石墨碳，特别是在碳纳米管网络中形成石墨碳。同时，通过与改性酚醛树脂试样对比，发现加入铁催化酚醛树脂粘结剂后，镁碳试样基体中形成更多的陶瓷晶须，如Al4C3、AlN、MgO、MgAl2O4等，并发生结焦。温度显著升高。石墨碳如碳纳米管和陶瓷晶须主要形成于团聚体之间的结合阶段，这是提高镁碳耐火材料物理力学性能的必然因素。
总的来说，无论是直接添加还是生长，低碳耐火材料中使用的纳米碳材料的量远远低于多碳耐火材料。以原位合成纳米碳材料的方法主要是添加催化剂。催化粘合剂酚醛树脂结构重新排列，最终成长成纳米碳材料。在催化剂的作用下，它有利于在耐火材料中形成高温陶瓷相，例如MgAl 2 O 4，AlN和MgO晶须，并进一步改善耐火的机械性能。
在低碳的背景下，纳米碳材料对低碳耐火材料的力学性能的研究主要基于冷破裂模量和其他室温特性的试验数据，以及高温弯曲强度，高温压缩强度，负载软化温度高温性能不足，考虑纳米碳材料对不同温度低碳耐火材料的性能的温度范围太窄，大部分在800至1400℃的温度范围内而且镁脂碳砖和镁钙砖等耐火材料使用温度大多高于1400℃，上述研究的测试温度不涉及高于1400℃的温度，以及实际使用过程的指导意义仍然不足。因此，应对耐火材料的不同使用温度进行相应的研究。为了更好地指导耐火产品的使用过程。
关于puda：
PUDA有石墨的开放式包装机：
DCS-CJL系列：螺杆送嘴包装袋
1。适用范围：
本机用于将非自由流动的粉状或剥落材料包装成张开嘴袋，代表性材料是面粉，稀土，膨润土和淀粉等。
2.技术Rarameters.：
l称量范围：10-50千克
包装速度:3-16袋/分钟(包装速度取决于材料特性和包装袋)
l称重精度：±0.2％
l适用电压：AC22OV-440V 50 / 60Hz三相和四条线
(电压等级和频率由客户提供)
L空气源要求：0.4-0.8MPa干压缩空气，总空气耗水：0.3m 3 / min
L适用环境：高度≤2000米，湿度≤95％RH不可凝固露，工作温度：0℃〜50℃，储存温度：-20℃〜70℃
