10月24日，2020年
铜的定义
铜是一种化学元素，它的化学符号是Cu，它的原子序数是29，是一种过渡金属。铜最常见的用途是制造电线。现在使用的电线通常是纯铜做的。这是因为它的电导率和导热率仅次于银，但比银便宜得多。
常见分类
许多人认为铜只有一种。这是唯一的一个。但还有其他不同种类的铜。如合金铜;黄铜是一种由铜和锌组成的合金;白铜是铜和镍的合金;青铜是铜与锌、镍以外的元素形成的合金，主要是锡青铜、铝青铜等;紫铜是铜含量较高的铜，其他杂质总含量在1%以下。
铜加工分类：硫酸铜，氯化铜，铜棒，铜棒，铜锭，铜板，铜线，铜合金，泡罩铜，铜带，氧化铜，铜箔，铜管，铜箔，铜泥，铜铸件，电解铜等铜合金铜材料。
各种形状，包括棒、线、板、带、带、管、箔等，都是由纯铜或铜合金制成的，统称为铜。铜加工有轧制、挤压和拉拔三种方法。铜板和铜棒有热轧和冷轧;带钢和箔材是冷轧的;管材和棒材分为:用于挤压制品和拉伸制品;电线都是拉制产品。
1纯铜
纯铜是玫瑰红色金属，在形成氧化铜膜后，表面是紫色的。因此，工业纯铜通常称为红铜或电解铜。密度为8〜9g / cm？，熔点为1083℃。纯铜具有良好的电导率，广泛用于电线，电缆，刷子等。它具有良好的导热性，通常用于制造磁性仪器和仪表，必须保护磁干扰，例如指南针，航空仪器等;优异的可塑性，容易加热和冷敷，可以制成管，杆，电线，条带，条带，板，箔等铜材料。有两种类型的纯铜产品：冶炼产品和加工产品。
中国铜加工材料可分为:普通铜(T1、T2、T3、T4)、无氧铜(TU1、TU2及高纯、真空无氧铜)、脱氧铜(TUP、TUMn)、加入少量合金的四种单质特种铜(砷铜、碲铜、银铜)。
纯铜的导电性和导热性仅次于银，广泛应用于电气和热工设备的生产。紫铜在大气、海水、某些非氧化性酸(盐酸、稀硫酸)、碱、盐溶液和各种有机酸(醋酸、柠檬酸)中具有良好的耐腐蚀性，并用于化工行业。此外，紫铜具有良好的可焊性，可通过冷热塑加工加工成各种半成品和成品。在20世纪70年代，紫铜的产量超过了其他类型铜合金的总产量。
纯铜中的微量杂质对铜的导电性和导热性有严重的影响。其中，钛、磷、铁、硅等显著降低电导率，而镉、锌等对电导率影响不大。氧、硫、硒、碲等在铜中的固溶度很低，可与铜形成脆性化合物，对电导率影响不大，但会降低加工塑性。当普通铜在含氢或一氧化碳的还原气氛中受热时，氢或一氧化碳容易与晶界处的氧化亚铜(Cu2O)发生相互作用，产生高压水蒸气或二氧化碳气体，使铜开裂。这种现象常被称为铜的“氢病”。氧对铜的可焊性有害。铋或铅与铜形成低熔点共晶，使铜热而脆;当脆性铋以薄膜的形式分布在晶界时，也使铜变冷变脆。磷能显著降低铜的导电性，但能提高铜液的流动性，提高可焊性。适量的铅、碲、硫等可提高加工性能。
2黄铜
黄铜是铜和锌的合金。最简单的黄铜是铜和锌的二元合金，称为简单黄铜或普通黄铜。通过改变黄铜中锌的含量，可以得到具有不同力学性能的黄铜。黄铜中锌含量越高，其强度越高，塑性越低。工业用黄铜的锌含量不超过45%。无论锌含量多高，都会产生脆性，使合金性能恶化。黄铜可分为铸造和压力加工产品。
黄铜分为:
1）普通黄铜
它是一种由铜和锌组成的合金。当锌含量小于39%时，锌可以溶解在铜中形成单相a，称为单相黄铜，具有良好的塑性，适用于热压和冷压加工。当锌含量大于39%时，出现单相铜锌基固溶体b，称为双相黄铜。B使塑性变小，抗拉强度增加，只适合热压加工。
代码由“H +号码”表示，H表示黄铜，数字表示铜的质量分数。例如，H68意味着具有68％铜含量和32％锌含量的黄铜;Cast黄铜在代码之前有一个“Z”，例如ZH62。
H90和H80是单相，金黄色，所以它们被称为金色，称为电镀，装饰品，奖牌等。H68和H59属于两相黄铜，广泛用于电器的结构部件，如螺栓，螺母，垫圈，弹簧等
通常，单相黄铜用于冷变形，双相黄铜用于热变形。
2)特殊黄铜
在普通黄铜中加入其他合金元素而形成的多元素合金称为黄铜。常用的添加元素有铅、锡、铝等，可分别称为铅黄铜、锡黄铜和铝黄铜。添加合金元素的目的。主要是提高拉伸强度和提高加工性能。
代码：“H +符号的主要元素（锌）+质量分数的铜+质量分数的主要元素+质量分数的其他元素”。
例如：HPB59-1意味着铜的质量分数为59％，铅的质量分数为1％，平衡是铅黄铜与锌。
3铜
青铜是历史上使用最早的合金。它最初是指铜锡合金。它被称为青铜，因为它是蓝灰色的。为了改善合金的工艺和机械性能，其他合金元素，如铅、锌和磷，被添加到大多数青铜中。由于锡是一种稀缺元素，许多无锡无锡青铜器仍在工业上使用。它们不仅便宜，而且具有所需的特殊性能。青铜也分为两大类:压力加工和铸造产品。
代码:表示方法由“Q+主加元素符号和质量分数+其他元素质量分数”组成。对于铸件产品，在代码前加“Z”字。例如:Qal7表示铝为5%，其余为铜铝青铜ZQsn10-1表示锡含量为10%，其他合金元素含量为1%，其余为铸锡青铜为铜。青铜可分为锡青铜和特殊青铜(即无锡青铜)两种。
(1)以锡为主要元素的铜锡合金，又称锡青铜
当锡含量小于5 ~ 6%时，锡溶解在铜中形成固溶体，塑性增大。当锡含量大于5 ~ 6%时，由于cu31sb8基固溶体的存在，抗拉强度降低，因此锡青铜的锡含量大多在3 ~ 14%之间。当锡含量小于5%时，适合冷变形加工;当锡含量为5 ~ 7%时，适合热变形加工。当锡含量大于10%时，适合铸造。
由于a与电极电势相似，且组合物中的锡被氮化形成致密的二氧化锡膜，使其在大气和海水中的耐蚀性提高，但耐酸性较差。
由于锡青铜结晶温度范围宽，流动性差，不易形成集中缩孔，易形成枝晶偏析和分散缩孔。铸件收缩率小，有利于获得尺寸非常接近模具的铸件，所以适合铸造。形状复杂、壁厚大的条件不适合要求密度高、密封性好的铸件。锡青铜具有良好的抗摩擦性能、抗磁性和低温韧性。锡青铜按生产方法可分为压力加工锡青铜和铸造锡青铜两大类。
一、加压加工锡青铜
锡含量通常小于8％，它应通过冷热压力加工供应到板，条带，杆，管和其他型材中。在工作硬化后，其拉伸强度和硬度增加，而可塑性降低。重新退火后，可以在保持更高的拉伸强度的同时提高可塑性，特别是可以获得高弹性限制。耐腐蚀和耐磨部件，弹性部件，抗磁性部件和机器中的滑动轴承，衬套等通常用于合适的仪器。QSN4-3QSN6.5〜0.1。
B.铸造锡青铜
由铸锭供应，铸造铸造成铸件，适用于具有复杂形状的铸件，但密度要求低，如滑动轴承，齿轮等。常用的，常用于ZQSN10-1和ZQSN6-6-3。
2)特殊的青铜
添加其他元素替代锡或无锡青铜，大多数特种青铜具有比锡青铜更高的机械性能、耐磨性和耐腐蚀性。常用的有铝青铜(QAL7QAL5)、铅青铜(ZQPB30)等。
以镍为主要添加剂的铜基合金为银白色，称为镍铜合金。镍含量通常为10%、15%、20%，含量越高，颜色越白。铜镍二元合金称为普通镍铜，含有锰、铁、锌、铝等元素的铜镍合金称为复合镍铜。纯铜镍能显著提高强度、耐腐蚀性、电阻率和热电性能。工业用铜镍合金按其性能特点和用途可分为结构铜镍合金和电气铜镍合金，满足各种耐腐蚀性能和特殊的电性能和热性能。
4白铜
以镍为主要添加剂的铜基合金为银白色，称为镍铜合金。铜镍二元合金称为普通镍铜，含有锰、铁、锌、铝等元素的铜镍合金称为复合镍铜。纯铜镍能显著提高强度、耐腐蚀性、电阻率和热电性能。工业用铜镍合金按其性能特点和用途可分为结构铜镍合金和电气铜镍合金，满足各种耐腐蚀性能和特殊的电性能和热性能。
普达铜精矿吨袋包装机:
解决铜精矿粉包装难题的设计方案

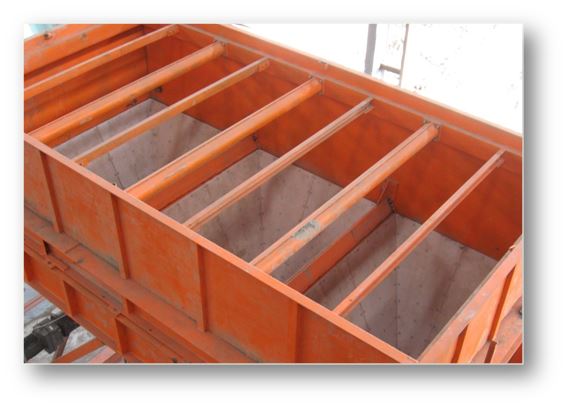

•筒仓的侧壁角度超过60度，以改变筒仓和材料之间的接触角，以避免自动桥

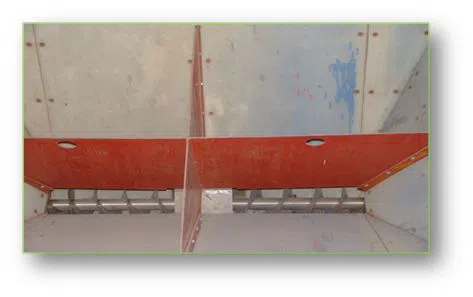

•耐磨和防腐衬板的流动助剂，防止材料粘合到筒仓墙壁，避免材料腐蚀到筒仓墙壁。
